一、简 介
呼吸阀是固定在储罐顶上的通风装置。以保证罐内压的正常状态，防止罐内超压或超真空使储罐遭受损坏，也可减少罐内液体挥发损耗。
根据国家《石油化工设计防火规范》（G B50160-92)的规定：“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀”，而我国呼吸阀产品类型单一，还满足不了石油化工各部门的需要。为了解决上述问题，我公司研制开发W X型系列新产品。该产品具有类型多，规格齐全、结构紧凑、重量轻、通风量大、泄漏小等优点。产品有单呼阀、单吸阀、呼吸阀，各种结构型式均可与阻火器组合构造，也可配制所需的接管。
二、代号说明
1、呼吸阀代号以VGWX表示，VGWXF为阻火呼吸阀代号。

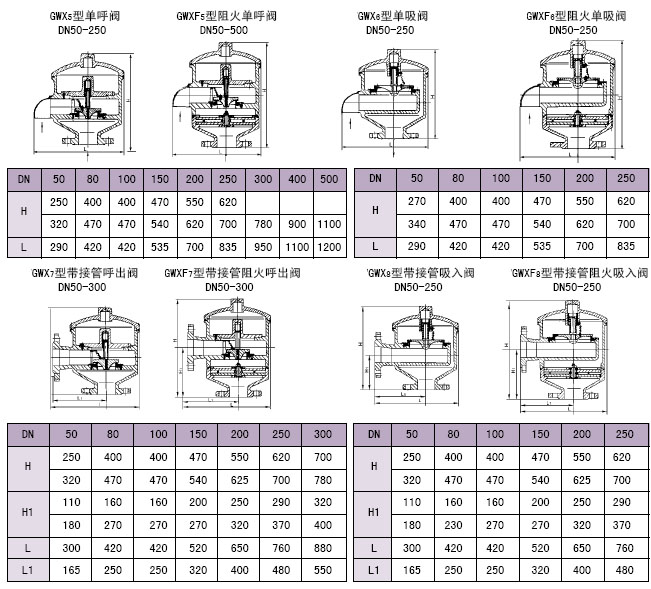

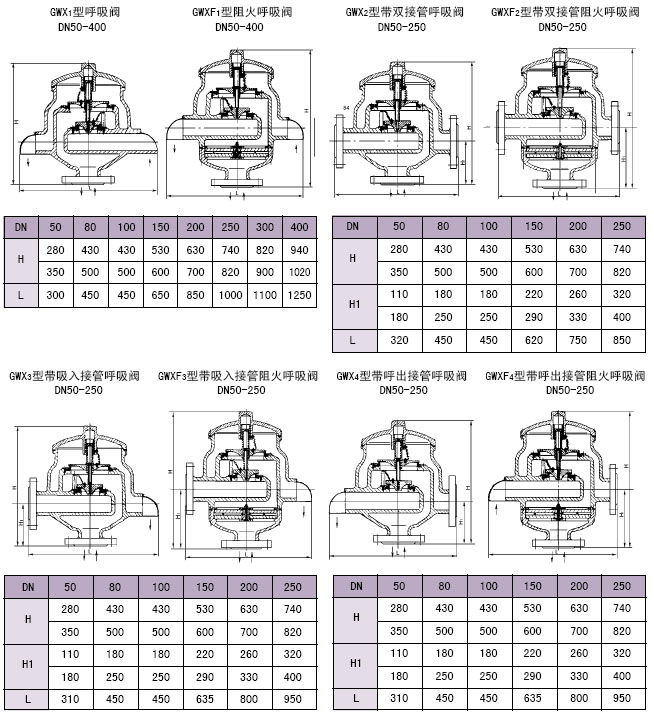

2、呼吸阀类型代号以吸入和呼出口有否接管来分类，共8种，见表1
| 代 号 |
类 型 |
代 号 |
类 型 |
| GWX1 |
呼 吸 阀 |
GWXF1 |
阻火呼吸阀 |
| GWX2 |
带双接管呼吸阀 |
GWXF2 |
带双接管阻火呼吸阀 |
| GWX3 |
带吸入接管呼吸阀 |
GWXF3 |
带吸入接管阻火呼吸阀 |
| GWX4 |
带呼出接管呼吸阀 |
GWXF4 |
带呼出接管阻火呼吸阀 |
| GWX5 |
单 呼 阀 |
GWXF5 |
阻火单呼阀 |
| GWX6 |
单 吸 阀 |
GWXF6 |
阻火单吸阀 |
| GWX7 |
带接管呼出阀 |
GWXF7 |
带接管阻火呼出阀 |
| GWX8 |
带接管吸入阀 |
GWXF8 |
带接管阻火吸入阀 |
3、表示主体材料见表2
| 代 号 |
主 体 材 料 |
阀盘和阀座 |
阀 密 封 件 |
| Ⅰ |
ZG200-400 0 |
Cr19Ni9 |
F4 |
| Ⅱ |
ZG0Cr18Ni9 |
和主体材料相同 |
| Ⅲ |
ZG0Cr18Ni9Ti |
| Ⅳ |
ZG0Cr18Ni12Mo2Ti |
| Ⅴ |
ZA1si7Mg |
三、标志意义
四、操作压力和使用环境温度
呼出压力：B、＋980Pa C、+1750Pa D、+4KPa E、+18KPa
呼入压力：B、-295Pa C、-295Pa D、-0.5KPa（操作压力指标也可以由用户指定）
使用环境温度：-30℃～60℃
五、工作介质
参照“SY7511-87”“GB5908-86”等标准进行制造和验收。
注：法兰连接采用HG20592-97，PN1.0MPa，也可以根据用户需要，按HGJ、JB、ANSI-B16.5、JIS等其它标准进
行制造。
六、制造和检验标准
汽油、煤油、柴油、芳烃、硫、空气等，或其他石油化工物料，阻火类别的选用“H G J21-89”进行，选I I A或
IIB级由用户指定。
 |
